Sound Devices A20-TX

Sound Devices A20-TXDigitale Draadloze Zender

Een Kaleidoscoop van Verbindingen

Het vinden van een hulpmiddel dat meerdere doelen kan dienen, is het doel van elke audio professional. Meer flexibele apparatuur betekent minder – minder om mee te nemen in een tas of in een koffer, en minder apparatuur om te huren voor een optreden. Dat is de filosofie achter de A20-TX digitale draadloze zender. Sound Devices heeft deze zender ontworpen om compatibel te zijn met meer invoerbronnen dan enige andere zender, inclusief twee- of driewire lavs, dynamische microfoons, fantoomgevoede condensatormicrofoons, gitaren, gebalanceerde lijnniveau-bronnen en zelfs AES digitale microfoons. De multifunctionele invoer van de A20-TX zender bespaart je de moeite om meer zenders mee te nemen of te huren.

Ware Gebalanceerde Invoer

De Sound Devices A20-TX zender bevat een primeur in de industrie: een volledig, waar gebalanceerde ultra-low-noise, high-headroom mic voorversterker. In feite is dit dezelfde voorversterker die is ingebouwd in de gewaardeerde 8-Serie mixers van Sound Devices. De mic voorversterker van de A20-TX is een grote stap vooruit ten opzichte van de uitstekende mic voorversterker in de originele A10-TX zender op het gebied van ruis, headroom en geluidspuurheid.

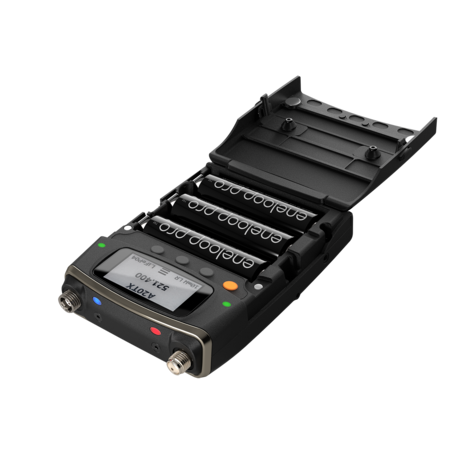

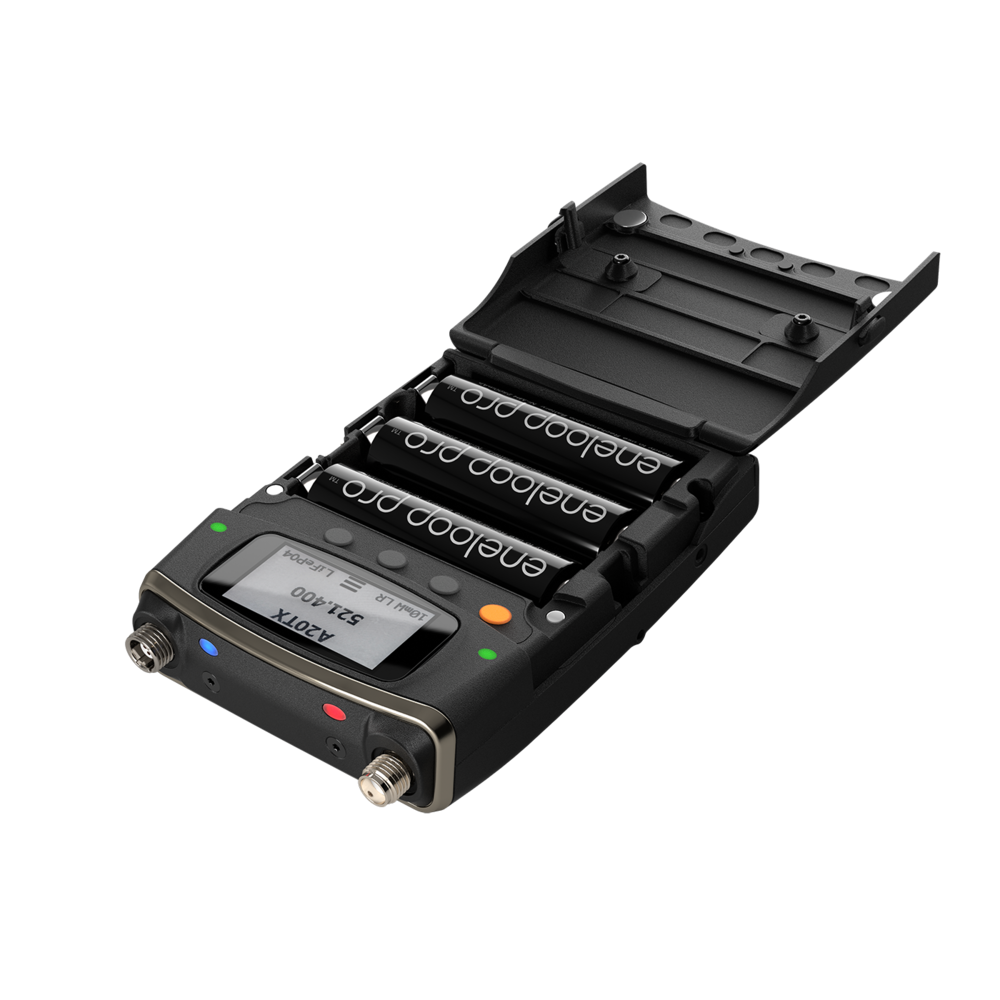

Uitstekende Batterijlevensduur

De A20-TX zender heeft een batterijlevensduur van tot 12 uur. Bovendien maakt het flexibele voedingsschema van de A20-TX het mogelijk om veel soorten batterijen te gebruiken, waaronder standaard alkalische of NiMh AA-batterijen, oplaadbare Li-Ion-batterijen, oplaadbare LiFePO4-batterijen, of zelfs USB-batterijpacks.

Geavanceerde Functies

De A20-TX zender beschikt over toonaangevende functies zoals de eigen NexLink 2.4 GHz draadloze afstandsbedieningstechnologie, waarmee meerdere A20-TX zenders betrouwbaar kunnen worden bediend en tijdcode-synchronisatie kan plaatsvinden vanaf een A20-Nexus of A20-Nexus Go digitale ontvanger. NexLink werkt over lange afstanden – zelfs door Wi-Fi, Bluetooth en andere 2.4 GHz storing. De langeafstandmodulatie van de A20-TX zender bereikt een uitstekende operationele reikwijdte. De A20-TX bevat ook de eigen SpectraBand technologie van Sound Devices, waarmee de A20-TX zender kan afstemmen over een super brede band van 169-1525 MHz.

A20-TX Switch

Voor toepassingen die om een door de gebruiker geactiveerde schakelaar vragen, heeft de A20-TX zender de eerste fysiek verwijderbare schakelaar in de industrie. De grote grootte, positieve tastbare werking en magnetische activering geven gebruikers ultieme vertrouwen en betrouwbaarheid.

GainForward

Met GainForward is er geen gain-instelling op de zender! Je regelt de audio gain van je A20-TX zender, hetzij rechtstreeks op de digitale trimcontrole van de mixer, hetzij op de draadloze ontvanger, terwijl je de beste audioprestaties in de industrie behoudt. Als de bron te zacht of te luid is, gebruik dan gewoon de digitale trim gaincontrole van een downstream mixer om aanpassingen te maken. Geen gedoe meer met het talent om gain-wijzigingen aan te brengen.

Voedingsopties

Er is geen behoefte om speciale batterijen voor de A20-TX zender op voorraad te hebben. Het kan werken met elk type AA-batterijen, ongeacht de chemie.

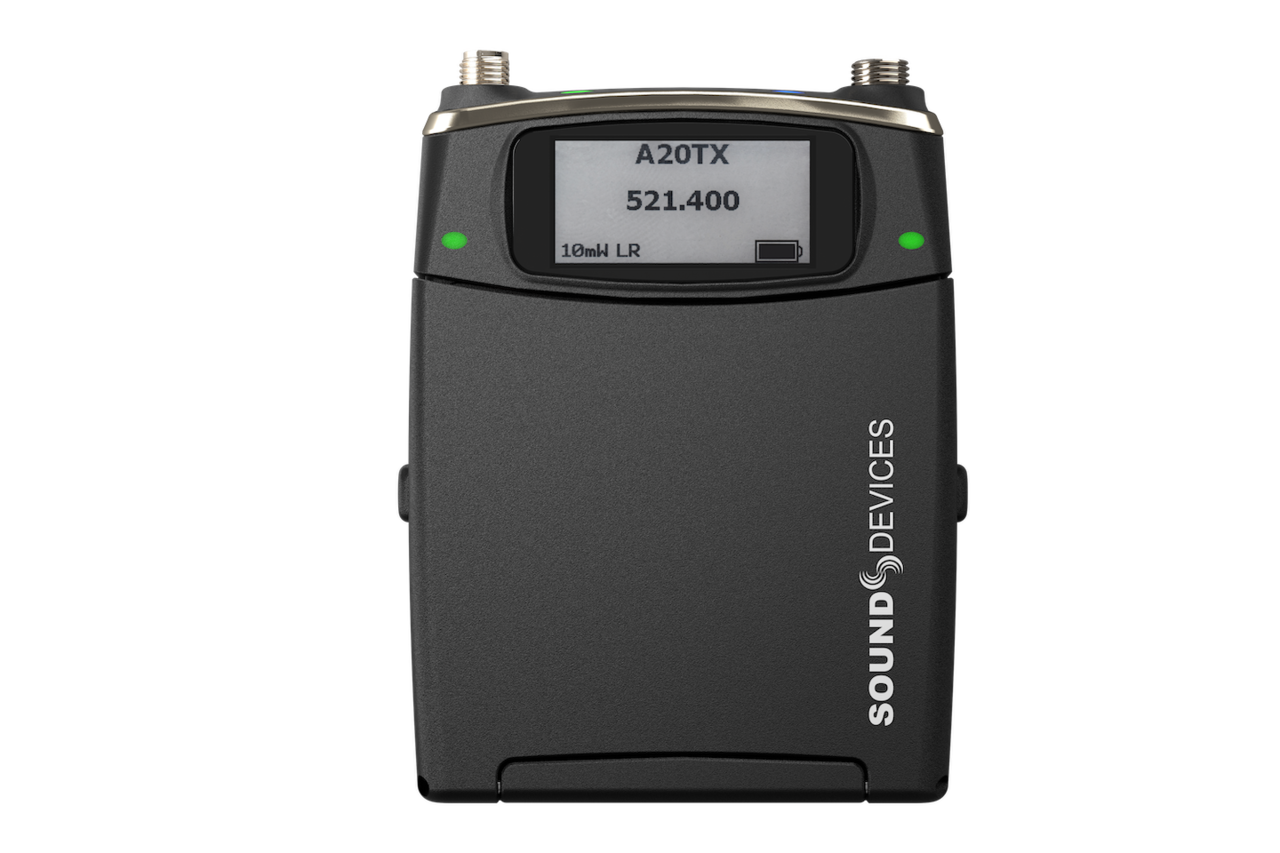

e-Paper Display

Je kunt eenvoudig instellingen en menu's bekijken met het e-Paper Display van de A20-TX zender, zelfs in zonlicht of wanneer deze is uitgeschakeld en de batterijen zijn verwijderd. Moet je een instelling in het donker wijzigen? Open het batterijcompartiment en de achtergrondverlichting van het scherm gaat aan voor eenvoudige zichtbaarheid.

Belangrijkste Productkenmerken van Sound Devices A20-TX

• Wereldwijde VHF- en UHF-afstembereik van 169 MHz-1525 MHz.
• Tot 12 uur batterijlooptijd.
• Milieuvriendelijke werking van oplaadbare lithiumbatterijen of standaard AA-batterijen.
• Ingebouwde batterijoplader via USB-C.
• Volledige afstandsbediening van de A20-TX via de A20-Remote-app en van A20-Nexus en A20-Nexus Go via langeafstand NexLink.
• State-of-the-art 100% digitale langeafstandsmodulatie die de langste transmissieafstand van welk systeem op de markt dan ook biedt.
• RF uitgangsvermogen van 2 mW tot 40 mW.
• Lemo-ingang ondersteunt 2-draads of 3-draads mono lav, gebalanceerde microfoon, schakelbare 12, 48V fantoom, gebalanceerde lijnniveau, AES3, AES42 (compatibel met Schoeps SuperCMIT), en gitaar (met optionele Smart Guitar Cable).
• GainForward-architectuur – geen gainregeling om je zorgen over te maken op de A20-TX.
• Volledige audio bandbreedte van 10 Hz - 20 kHz.
• Geluid Devices 8-Series, volledig gebalanceerde microfoonvoorversterker ingebouwd (140 dB dynamisch bereik).
• Ultra-stille lavalier microfoonvoorversterker (134 dB dynamisch bereik).
• Ingebouwde 32-bit float, 48 kHz recorder met verwijderbare micro-SD-kaart.
• Ultra-stabiele tijdcode ingebouwd, automatisch gejamd via draadloze NexLink.
• In zonlicht leesbaar e-Paper scherm voor controle en weergave. Het scherm blijft zichtbaar wanneer het is uitgeschakeld.
• USB-C voor koppeling met de A20-Nexus, bestandsoverdracht, opladen en tijdcode-jamming.
• A20-TX Switch: Optionele door de gebruiker programmeerbare bajonet-schakelaar, magnetisch gedetecteerd en fysiek verwijderbaar.

A20-TX Specificaties

Specificaties kunnen zonder voorafgaande kennisgeving wijzigen. Voor de laatste informatie over alle Sound Devices-producten, bezoek: www.sounddevices.com.

Frequentiebereik

• 169 tot 1525 MHz
• Zender afstembaar in stappen van 25 kHz
• Beschikbare frequenties zijn afhankelijk van de regio

RF-uitgangsvermogen

• Uit, Laag - 2 mW, Normaal - 10 mW, Hoog - 20 mW, Extra Hoog - 40 mW

Modulatiemodus

• Eigen, 100% digitale RF-modulatie
• Standaard of Lange Afstand, selecteerbaar

Antennes

• UHF RF: SMA-connector, verwijderbare antenne
• 2.4 GHz ingebouwd, onderzijde van de eenheid

Audiofrequentierespons

• 10 Hz - 20 kHz, +/- 1 dB ten opzichte van 1 kHz

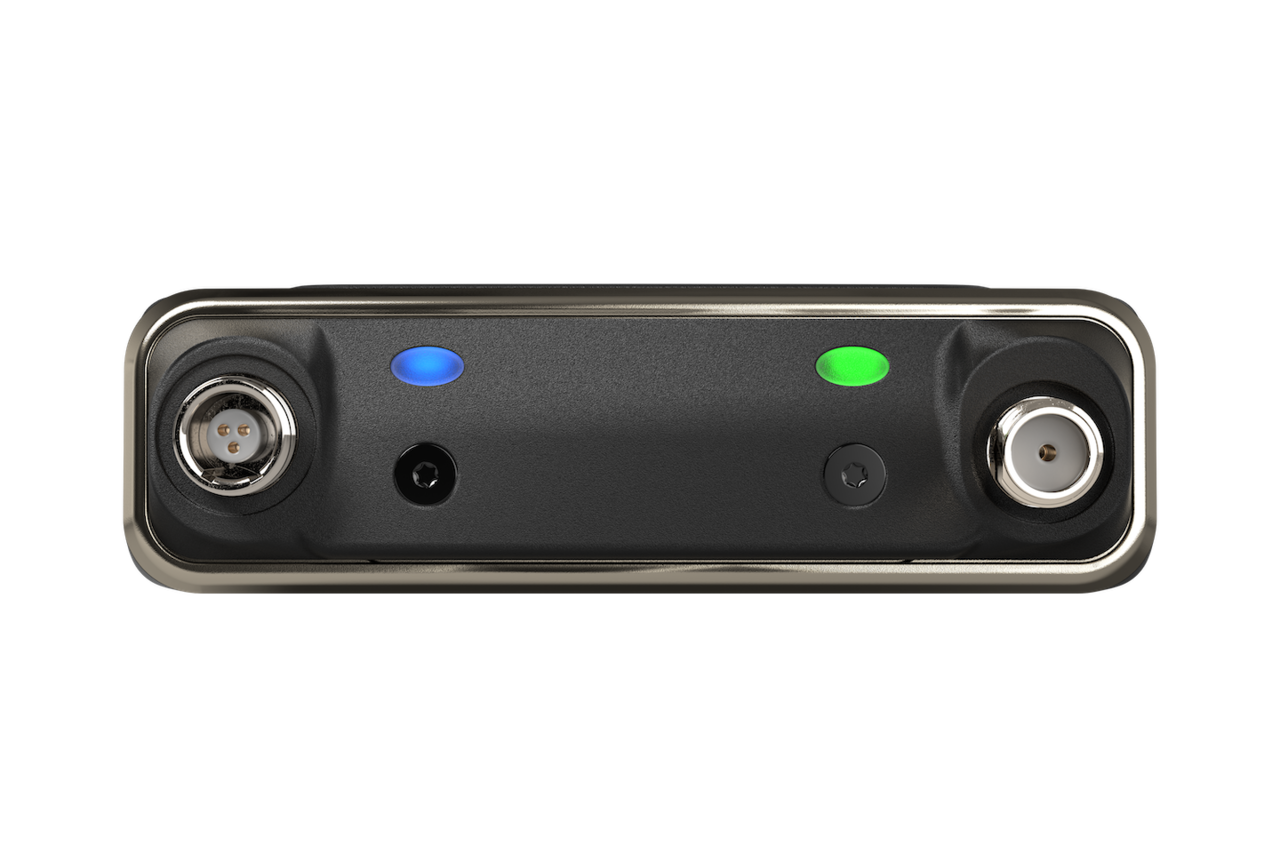

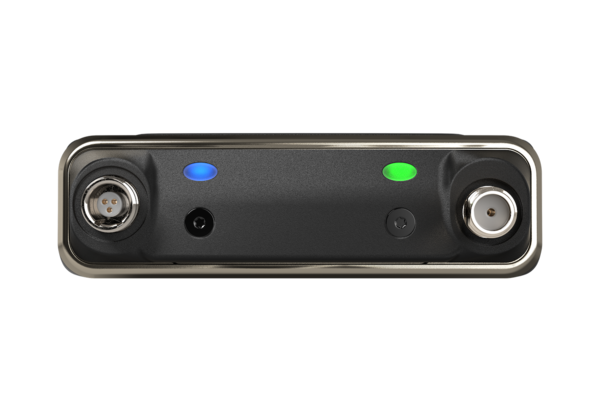

Audio-ingang

• Lavalier Microfoon
• 2-draads of 3-draads type lavalier mics ondersteund
• Automatisch geselecteerd wanneer lavalier-microfoon is aangesloten op de Lemo-ingang
• Dynamisch bereik: 134 dB min, A-gewogen
• Ingangclipniveau: 5V p-p (beperkt door lavalier-microfoon)
• Lemo pin 1 = aarde; Lemo pin 2 = 5V bias spanning; Lemo pin 3 = audio/bias (8k tot 5V intern)
• Automatische aan/uit voor de eenheid bij aansluiting/verwijdering van lavalier-microfoon (menu selecteerbaar)
• Gebalanceerde Microfoon
• Ware, volledig gebalanceerde Sound Devices 8-Series mic voorversterker
• Dynamisch bereik: 140 dB min, A-gewogen
• Menu selecteerbaar met aansluiting van XL-BALXLR-4 kabel op Lemo-ingang
• Fantoomvoeding: 12V of 48V, volledige 10mA beschikbaar volgens IEC 61938
• XLR pin 1 = aarde; XLR pin 2 = +; XLR pin 3 = -
• Lijninvoer
• Ware, volledig gebalanceerde lijnniveau-invoer (geen externe weerstanden nodig)
• Ingangclipniveau: +26 dBu
• Menu selecteerbaar met aansluiting van XL-BALXLR-4 kabel op Lemo-ingang
• XLR pin 1 = aarde; XLR pin 2 = +; XLR pin 3 = -
• AES42
• AES digitale invoer met gemeenschappelijke mode voeding voor digitale microfoons zoals Schoeps SuperCMIT
• 250mA stroom beschikbaar
• Selecteerbaar audio kanaal 1 of 2 via menu
• Menu selecteerbaar met aansluiting van XL-BALXLR-4 kabel op Lemo-ingang
• XLR pin 1 = aarde; XLR pin 2 = +; XLR pin 3 = -
• AES3
• AES digitale invoer zonder gemeenschappelijke mode voeding
• Selecteerbaar audio kanaal 1 of 2 via menu
• Menu selecteerbaar met aansluiting van XL-BALXLR-4 kabel op Lemo-ingang
• XLR pin 1 = aarde; XLR pin 2 = +; XLR pin 3 = -
• Gitaar
• Automatisch geselecteerd wanneer aangesloten met A20-TX Smart Guitar Cable
• ¼” tip = + ¼” sleeve = aarde
• 18V p-p max invoerniveau
• Ingangsimpedantie: 100k, 1M, 10M (menu selecteerbaar)
• Kabelcapaciteit: 0 pF - 3000 pF in stappen van 50 pF (menu selecteerbaar)
• Gebalanceerde verbinding van ¼” plug naar Lemo voor lage geluidsgevoeligheid

Menu en Besturing

• e-Paper scherm is zeer zichtbaar in direct zonlicht
• e-Paper scherm houdt display zelfs zonder batterijen
• Power/Pair-knop en drie navigatieknoppen beschermd binnen batterijcompartiment
• Optionele door de gebruiker programmeerbare bajonet-schakelaar voor bovenkant van de zender (A20-TX Switch)

Afstandsbediening

• A20-Remote Android, iOS en iPad-app via Bluetooth 5.2 LE
• A20-Nexus, A20-Nexus Go ontvangers via superlangeafstand NexLink

Opname Media

• Micro SD-kaart

Opname Bestandsformaat

• 32 Bit Float, 48 kHz, Monofonisch
• Broadcast WAV (<4 GB), RF64 WAV (>4 GB)

Simultane Opname en Verzending modus bij gebruik van lavalier-microfoon is niet beschikbaar op A20-TX eenheden die in de Verenigde Staten zijn verkocht of bediend.

Tijdcode

• Invoer via XL-TC-USBC-LEMO, XL-TC-USBC-BNC, USB-A naar USB-C (van 8-Series) of draadloos via NexLink (van A20-Nexus/A20-Nexus Go)
• LTC: 0.3 V - 3 V p-p (–17 dBu tot +3 dBu), 20k ohm impedantie
• LTC-uitvoer via XL-TC-USBC-LEMO: 3 V p-p, 400 ohm impedantie

Tijdcode Klok

• 0.2 ppm nauwkeurigheid
• Houdt nauwkeurige klok voor vier uur terwijl uitgeschakeld met batterijen geïnstalleerd, houdt voor één uur zonder batterijen via interne supercondensator
• Automatische tijdcode jamming via USB-C connector of draadloos via NexLink.

Tijdcode Frame Rates

• 23.98, 24, 25, 29.97 DF, 29.97 ND, 30 DF, 30 ND

Frame rates worden automatisch gedetecteerd van inkomende bron

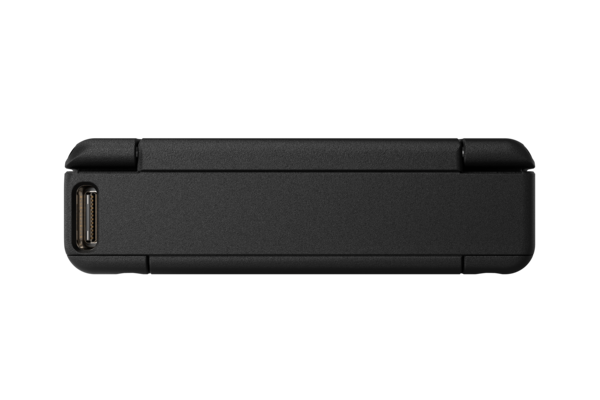

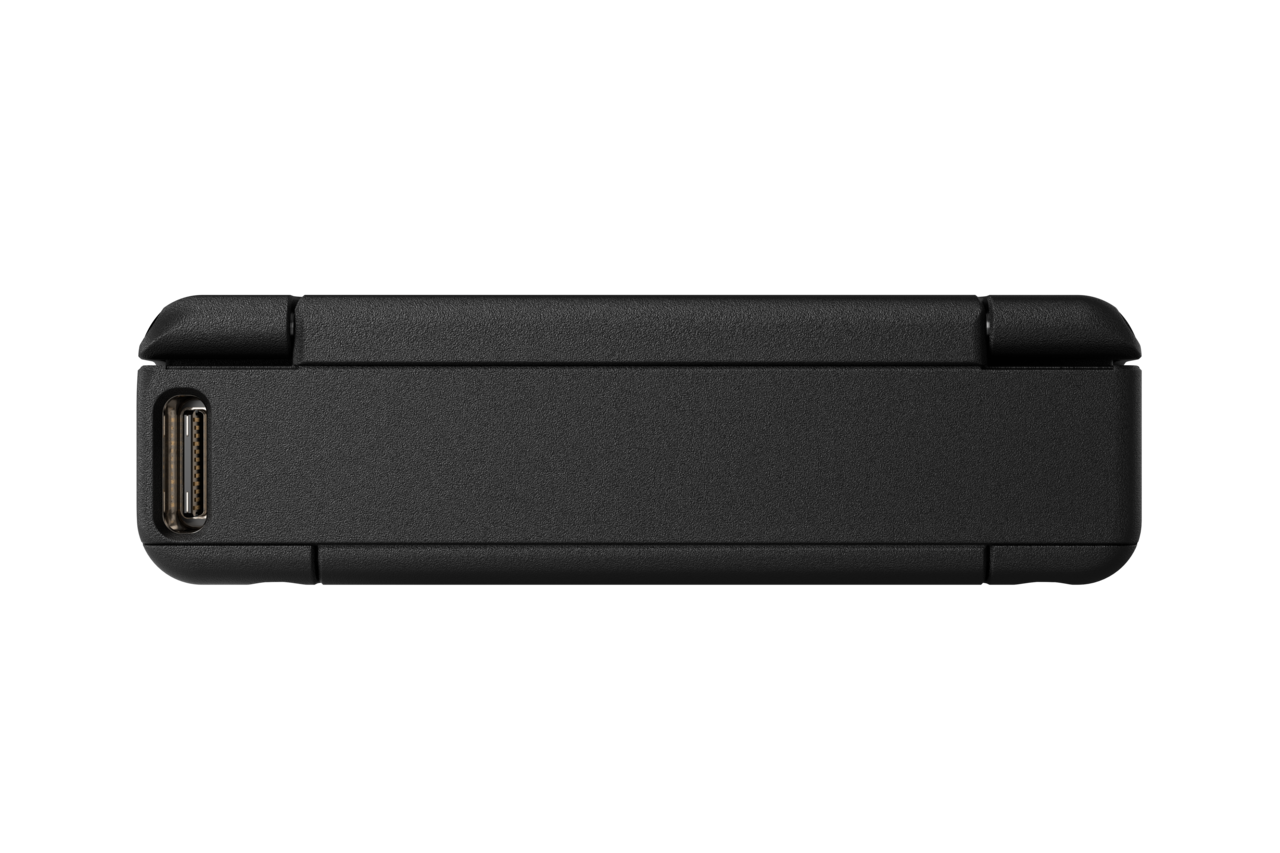

USB-C

• Mass Storage (USB-C): USB 2.0 hoge snelheid voor bestandsoverdracht
• Laadt Li-ion en LiFePO4 batterijen op die in de A20-TX zijn geplaatst
• Koppelen met Sound Devices A20-Nexus, A20-Nexus Go ontvangers
• Tijdcode I/O

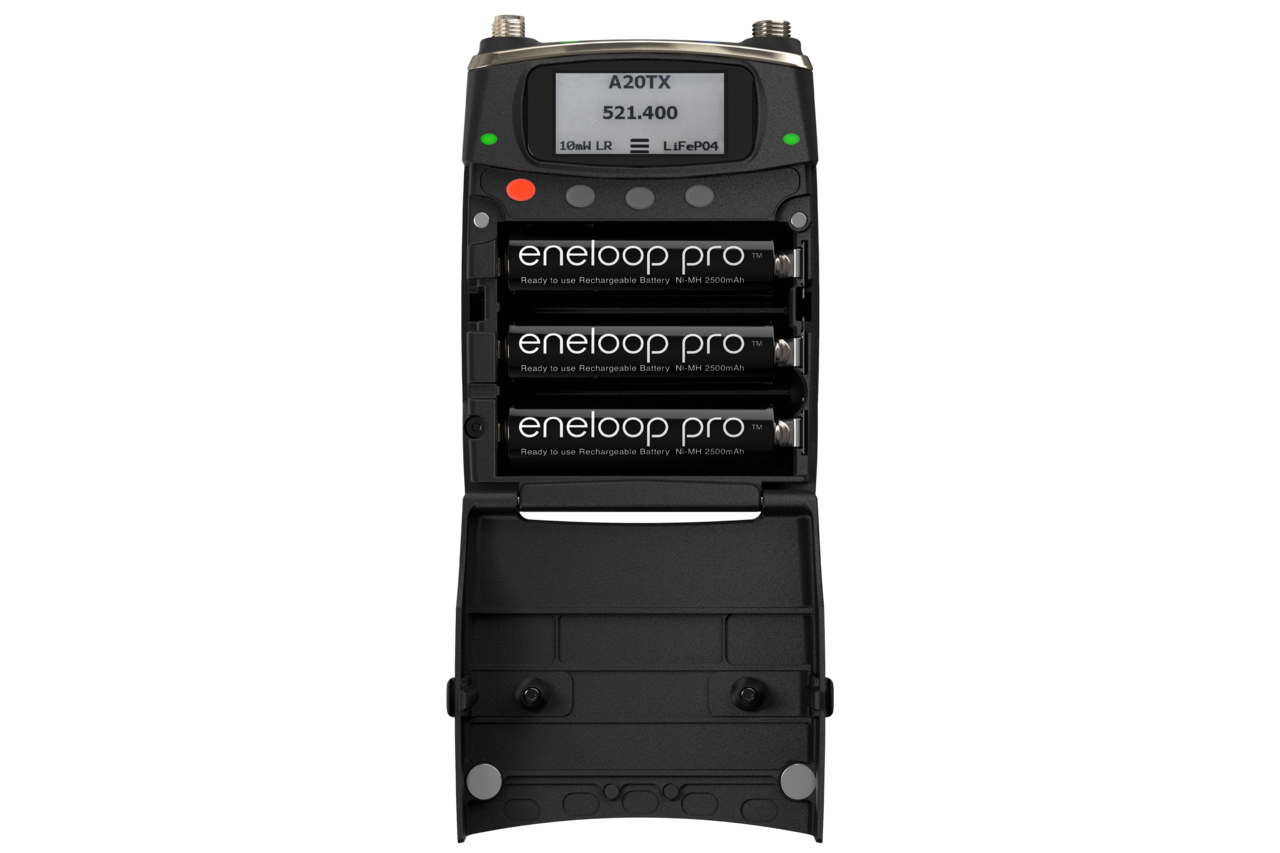

Voeding

• “1.5V” Alkaline, Lithium primaire, NiMH AA batterijen; 3 voor werking
• “3.7V” Oplaadbare Lithium-Ion, Oplaadbare LiFePO4 AA batterijen; 1, 2, of 3 voor werking
• Energizer Ultimate AA primaire cellen aanbevolen voor de langste looptijd

Batterij Opladen

• Ingebouwde oplading van Lithium-Ion en LiFePO4 batterijen via USB-C

Batterij Looptijd

• Tot 12 uur (afhankelijk van batterijchemie, aantal batterijen, RF vermogen, invoertype, modus)
• Eenheid kan volledig op afstand worden uitgeschakeld via app of via NexLink om de batterijlooptijd te verlengen

Omgevingsfactoren

• Bedrijfsvoering: -10° C tot 38° C
• Opslag: -40° C tot 85° C
• 0 tot 90% relatieve luchtvochtigheid (niet condenserend)

Afmetingen (H x B x D)

• 3.3 x 2.5 x 0.71 in
• 8.5 x 6.4 x 1.81 cm

Peso

• 0.2lbs (zonder batterijen)
• 98g (zonder batterijen)

De A20-TX maakt deel uit van de groeiende Astral Family Range
